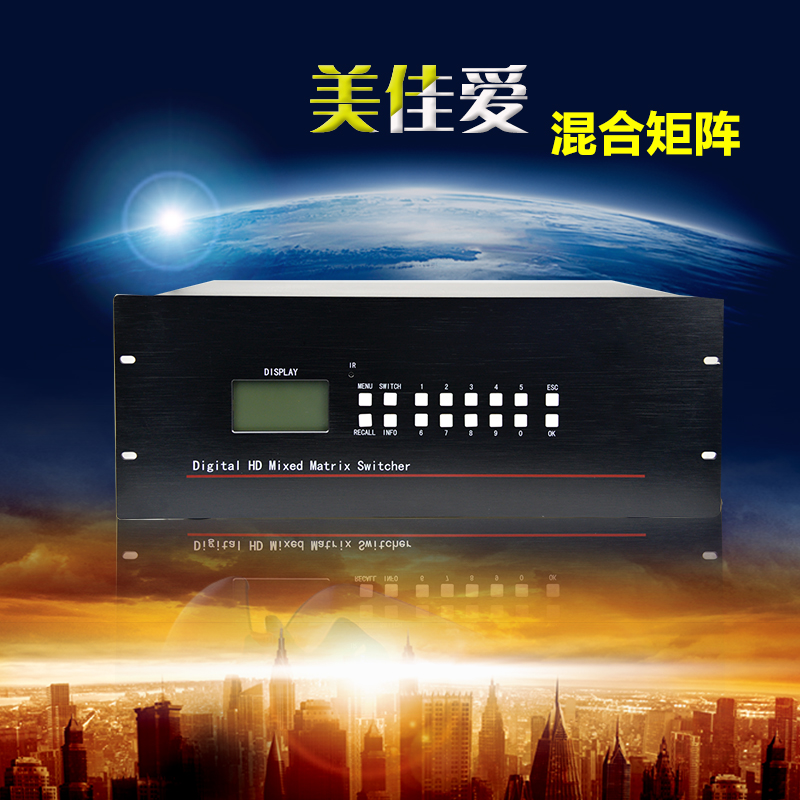

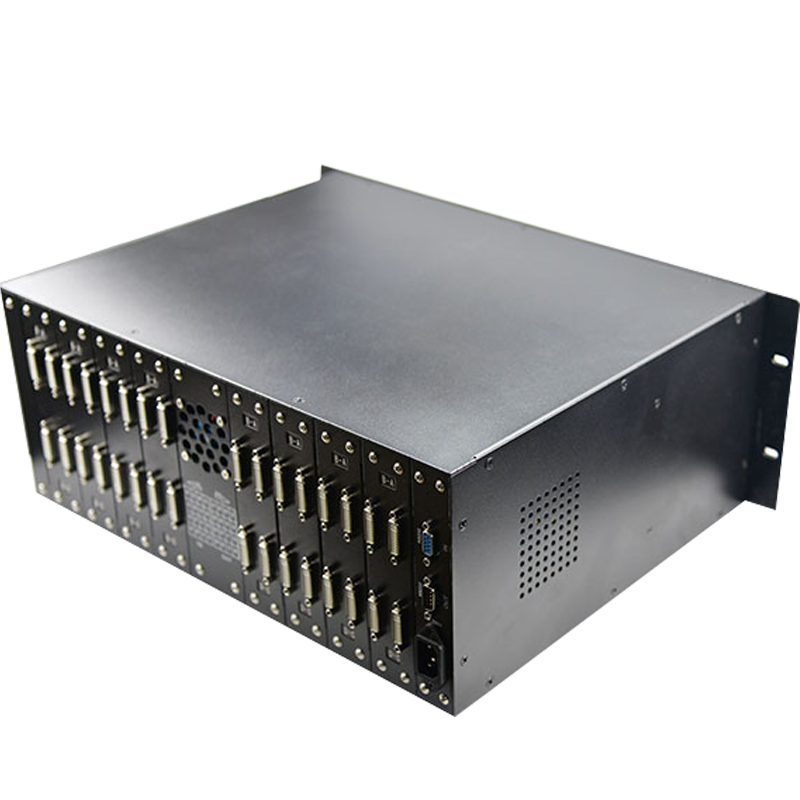

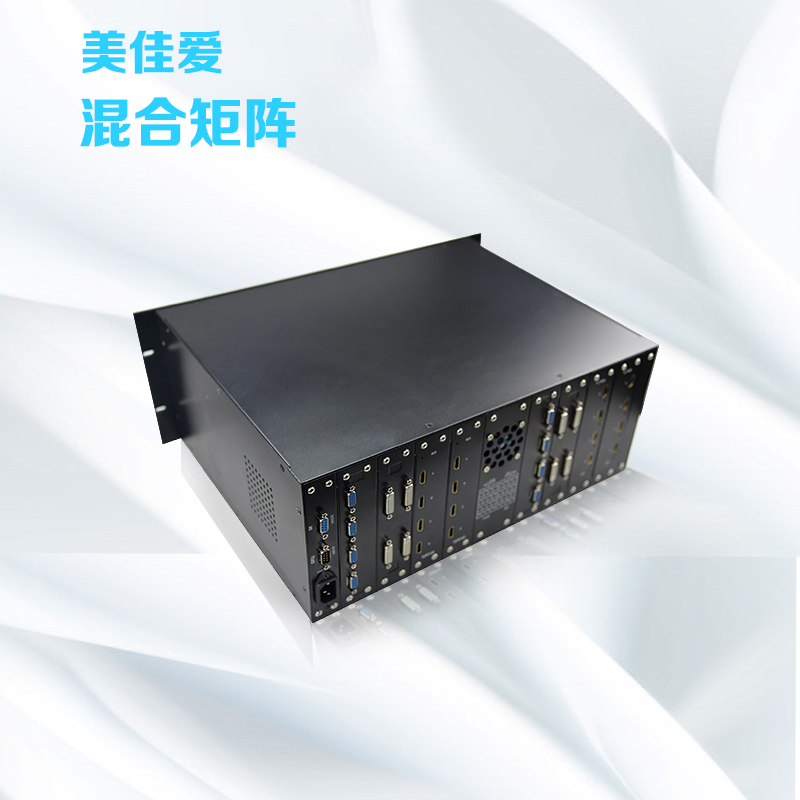

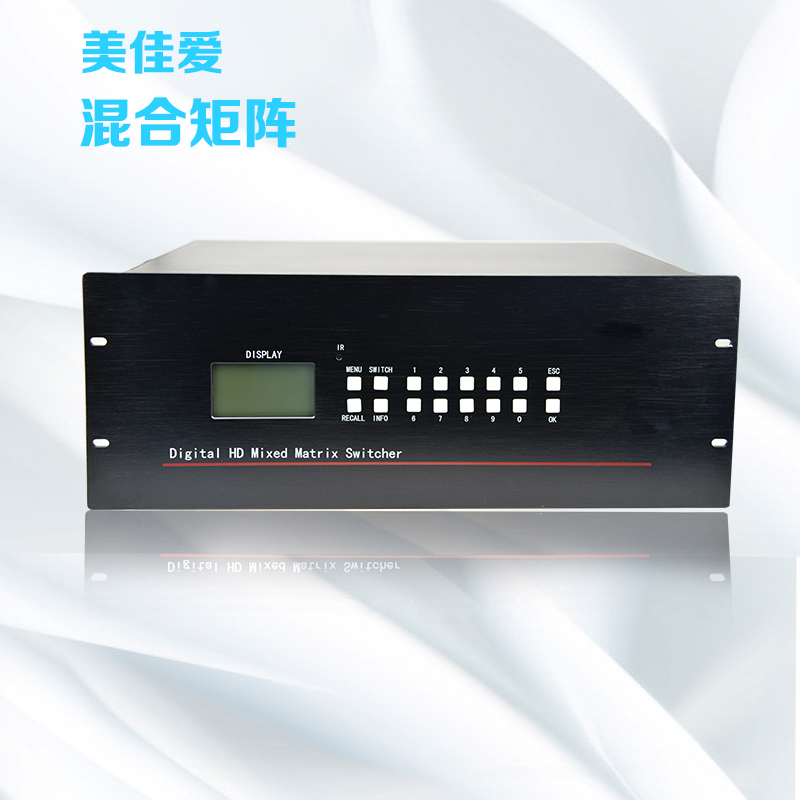

美佳愛高清混合矩陣切換器

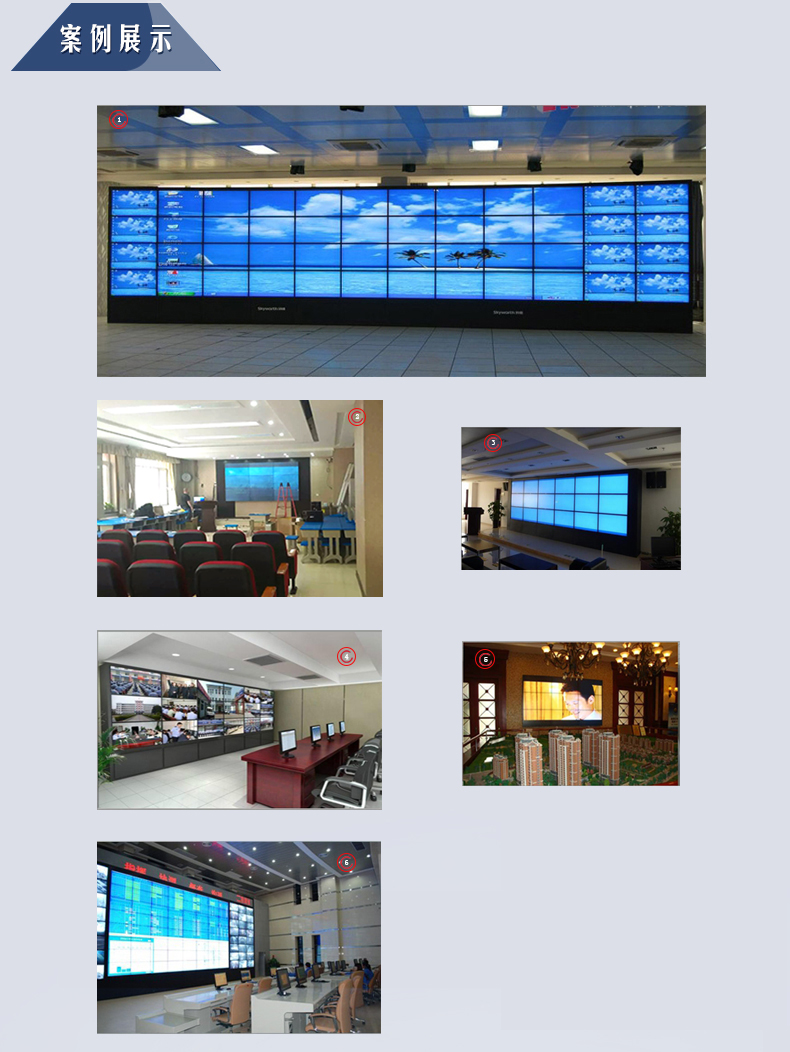

混合矩陣切換器是一款配置靈活的矩陣信號切換器。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
    提供多種信號本地直連輸入，以及多種信號直連輸出。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。


主要特點：

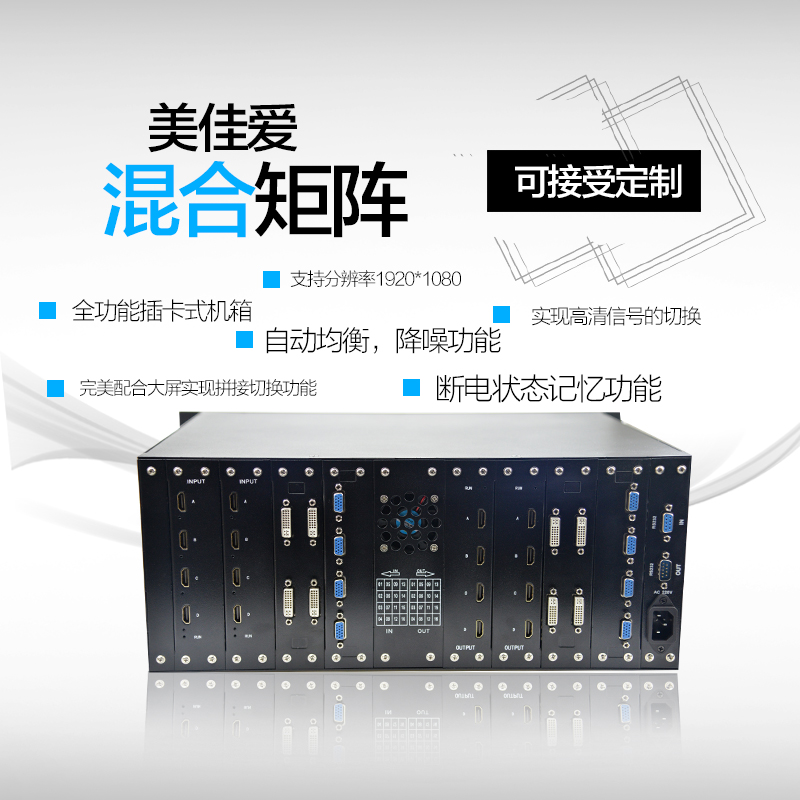

?支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸入；
?支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡輸出；
?支持EDID管理，自定義功能；
?支持RS-232、紅外（選配）、網口（選配）控制信號切換功能；

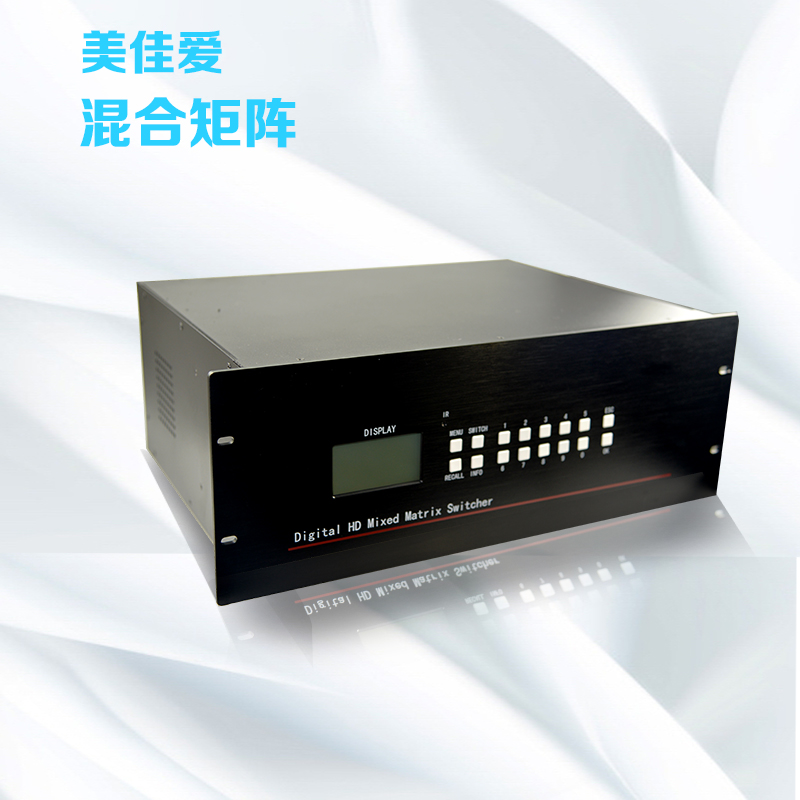

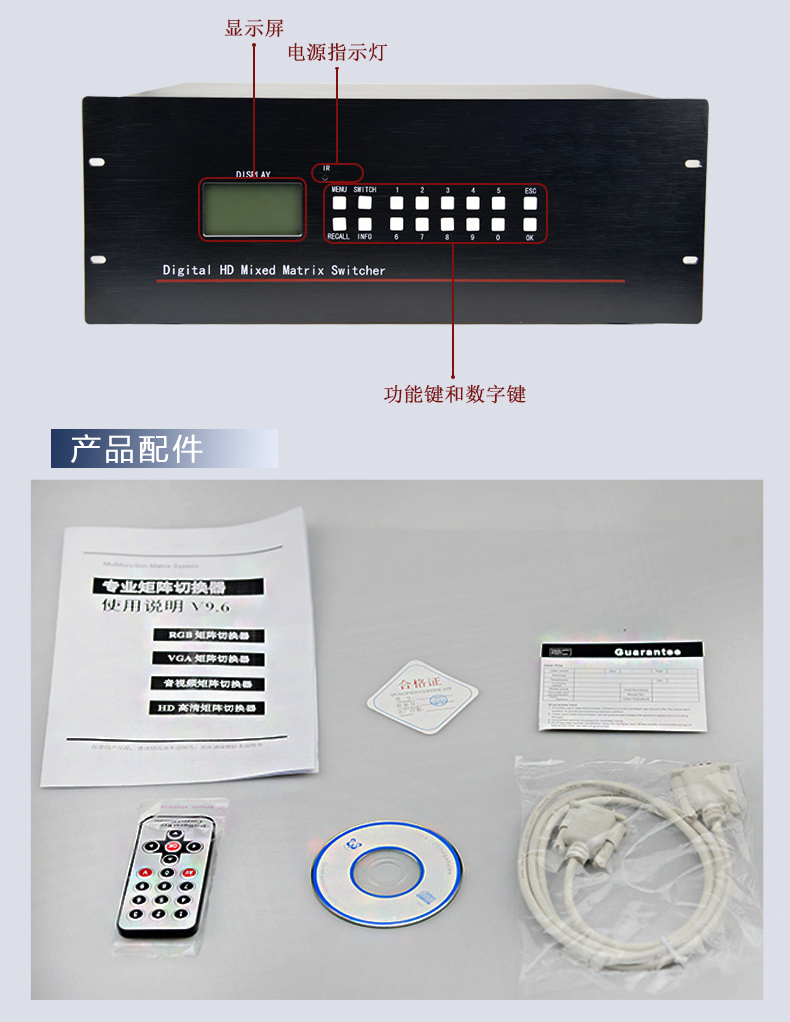

?一體化全鋁拉絲面板、藍色水晶按鈕、藍光液晶顯示屏，美觀高檔的外觀設計；
?采用Contrex嵌入式處理器控制，運行速度更快，系統更穩定；
?輸入輸出帶有自動均衡，有效減少因?yàn)榫€路傳輸而導致的確定性抖動(ISI)；
?支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
?具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態；
?標準機架安裝的金屬機箱。
?采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W。
?全貼片SMT工藝，特有ESD靜電保護功能；
?數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
?電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；

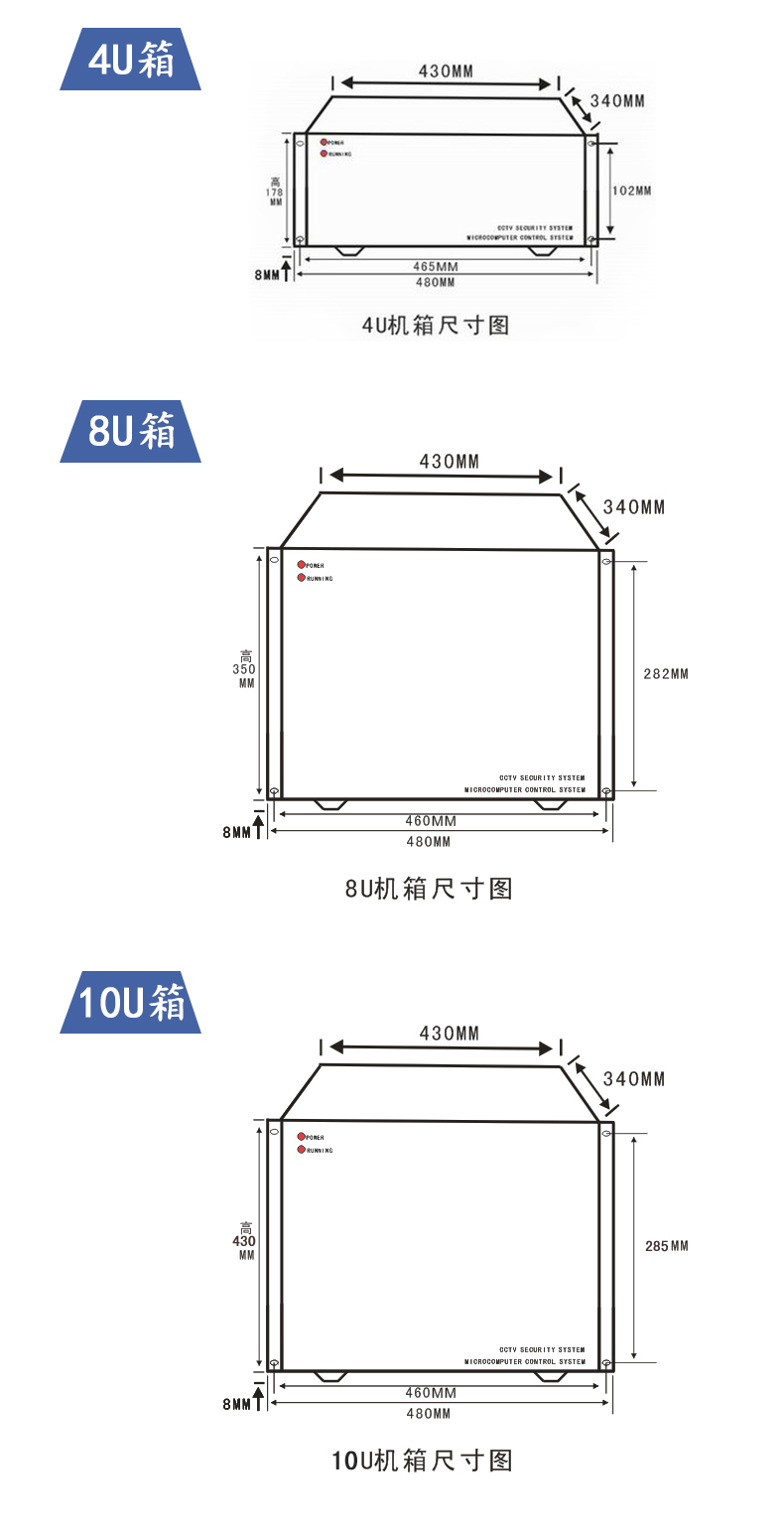

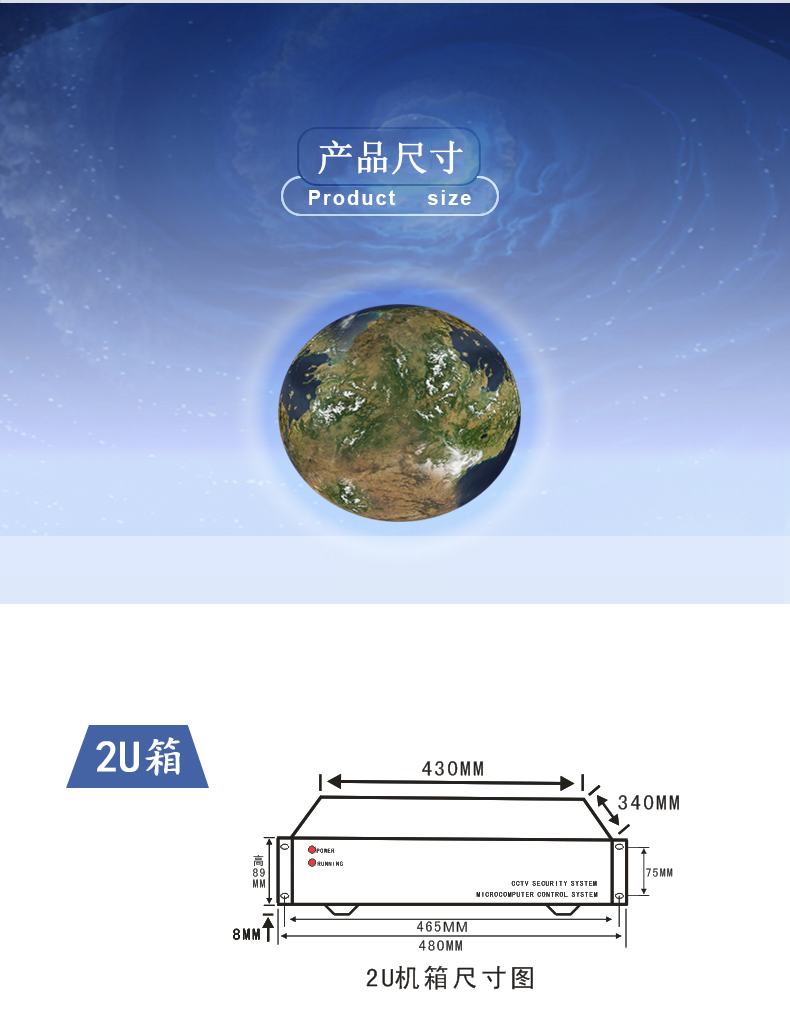

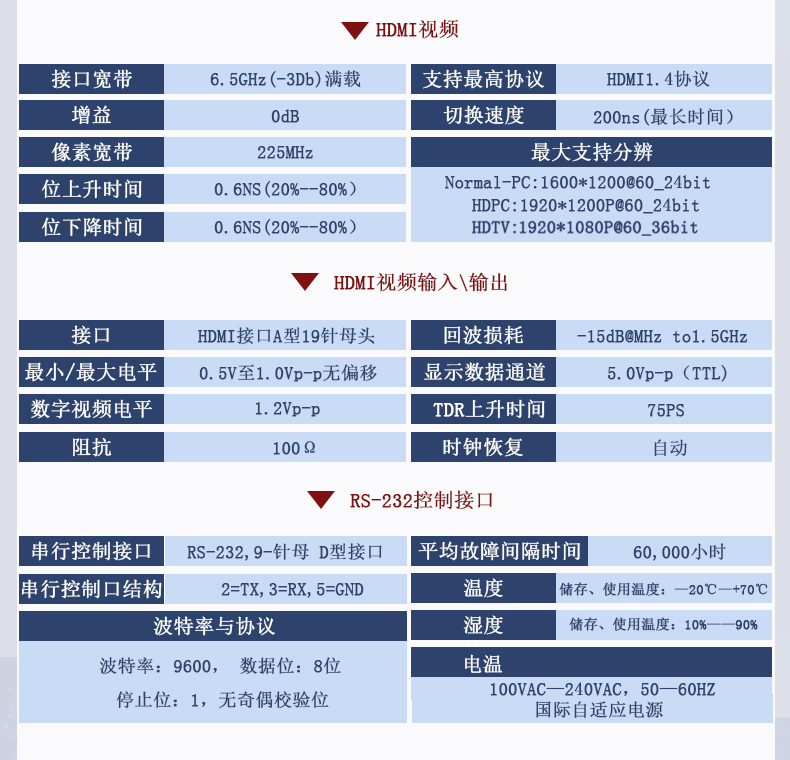

?機架安裝：    標準3-12U ；
?帶寬：5.25Gbps       增益：0dB
?位時鐘抖動：<0.15Tbit
?位上升時間：<0.3Tbit（20%--80%）
?位下降時間：<0.3Tbit（20%--80%）
?最大傳輸延時：5nS
?切換速度：200ns（最長時間）

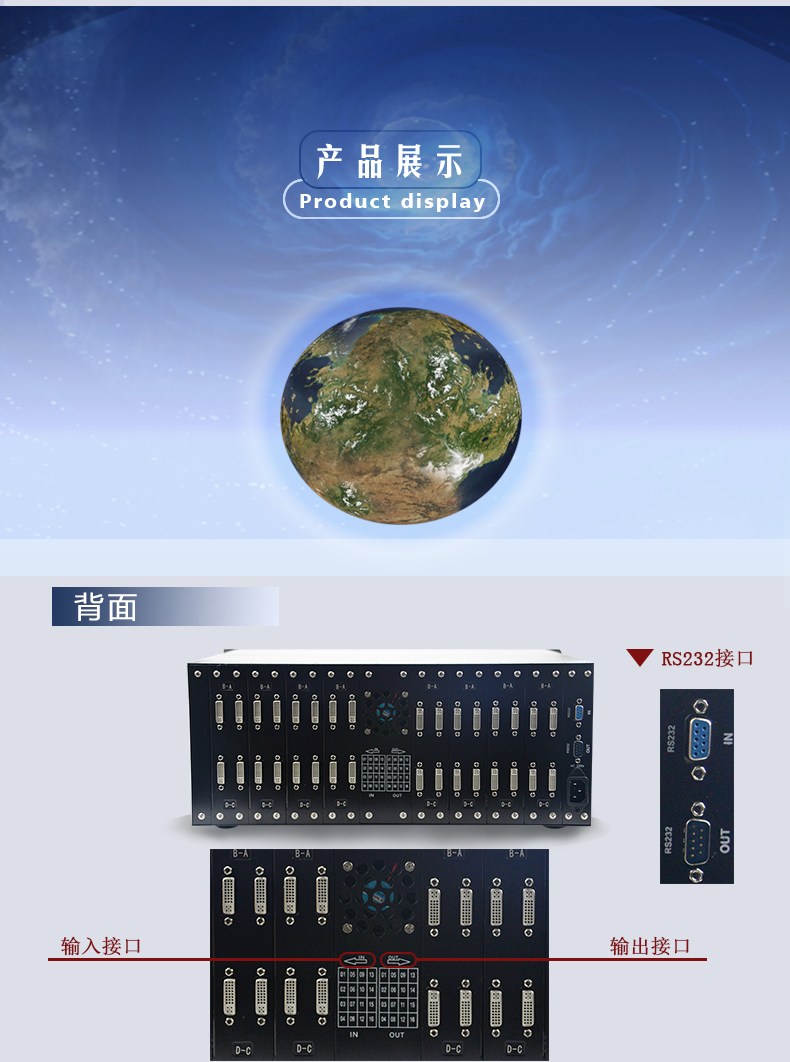

?串行控制接口：RS-232, 9-針公 D型 接口,波特率：9600, 數據位8位， 停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND
?以太網控制接口:    RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;
?平均故障間隔時間：（MTBF）30000小時
